Делаем токопроводящий клей (лак) с помощью графита и проверяем его работу

Сегодня для того, чтобы восстановить дорожку на плате или собрать самодельный электроприбор, зачастую применяют специализированный токопроводящий клей под названием контактол. Конечно, его цена не столь высока и составляет порядка 200 рублей, но что делать если его банально нет в ближайших магазинах или же его вам нужно буквально чуть-чуть для того, чтобы восстановить дорожку, например, на плате. На просторах интернета можно найти советы по самостоятельному изготовлению такого изделия из графита и клея либо лака. В этой статье я проверю, действительно ли такой лак (клей ) работает.

Список необходимого материала

Итак, для изготовления самодельного токопроводящего клея нам с вами понадобятся:

1. Графитовый карандаш ( мягкий или особо мягкий), так же вполне можно использовать графитовые стержни из отработанных батареек, а в идеале медно-графитовые щетки с электроприборов.

2. Клей либо лак, подойдет абсолютно все, что у вас имеется в наличии.

Все компоненты подготовлены, значит вполне можно переходить к производству.

Делаем токопроводящий клей (лак)

Для этого извлекаем из нашего карандаша графитовый стержень, после этого перемалываем его в порошок, причем чем мельче, тем лучше.

Затем если вы решили использовать супер клей, то берем тюбик и аккуратно разворачиваем его, как показано на фото:

Затем в уже раскрытый тюбик засыпаем наш графитовый порошок, причем соотношение порошка и клея должно быть один к одному.

Далее нам нужно перемешать наш проводящий клей, для этого следует взять большую иголку (можно обойтись зубочисткой или спичкой) и тщательно перемешать.

А потом закрываем тюбик и надежно зажимаем соединение пассатижами.

Все, наш с вами токопроводящий клей готов к использованию.

Если в качестве основы вы используете лак, то процесс производства выглядит точно так же. Только я рекомендую найти небольшую емкость с плотно закрывающейся крышкой, в которую вы нальете нужное количество лака и уже непосредственно в этой емкости смешаете графит и лак.

Примечание. Если токопроводящий лак немного подсох, то его вполне можно развести растворителем и вновь использовать по назначению. А вот такой фокус с суперклеем уже не пройдет.

Проверяем работоспособность

Итак, наша смесь готова, теперь давайте проверим как она работает. Я отдал предпочтение смеси лака и графита, так как лично по моему мнению, с лаком проще работать,хоть и сохнет он дольше чем клей.

Я решил соединить контакты светодиодной ленты с помощью токопроводящего клея и затипать ее от кроны. И вот что у меня получилось.

Как вы видите вторая половина светодиодной ленты, соединенная через токопроводящий клей, не загорается. И вот почему:

Лак (клей) смешанный с графитом действительно восстановил цепь, но на месте нанесения смеси образовалось переходное сопротивление (поэтому светодиоды не зажглись).

Заключение

Конечно, такой способ соединения не заменит пайку, но починить, например дорожку на клавиатуре или другой микросхеме вполне возможно. Также обязательно следует учесть, что при протекании тока в этом месте будет осуществляться нагрев и довольно существенный.

А для уменьшения сопротивления в этот токопроводящий лак (клей) желательно добавить порошкообразную медь или же серебро.

В остальном, это вполне работоспособный вариант замены контактола.

Если статья оказалась вам интересна или полезна, то оцените ее лайком и поделитесь ею в соцсетях. Спасибо за ваше внимание!

Источник статьи: http://zen.yandex.ru/media/energofiksik/delaem-tokoprovodiascii-klei-lak-s-pomosciu-grafita-i-proveriaem-ego-rabotu-5bc392773568bd00ad2607a0

Каким лаком из доступных в магазинах покрыть плату?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Объявления на НН.РУ — Техника

Размер рюкзака 33х18х51 см вместительный, прочный,удобный. вмещает ноутбук,зарядное, и много еще чего. Новый. Только продажа, без.
Цена: 1 200 руб.

Порты Fast Ethernet 1 порт 10/100 Мбит/сек (сквозной PoE PSE) Соответствие стандартам 802.3af (PoE) Питание От электросети PoE.
Цена: 400 руб.

Продаю Системный Блок Корпус Codegen Black Superpower ATX 6088 CA Мат.Плата Asus P5K SE/EPU , сокет 775/ 4 слота DDR2/ встр.
Цена: 5 000 руб.

Модули SFP в количестве 20 штук. Тип разьема LC, Дуплекс да, скорость передачи 1250 мбит в сек., расстояние передачи сигнала 0,55 км.
Цена: 900 руб.

Каждый ребёнок может стать выдающимся, каждый способен исполнить свою мечту. Главное — правильно определить, что ему нравится, и.

Источник статьи: http://www.nn.ru/community/techno/tech/kakim_lakom_iz_dostupnykh_v_magazinakh_pokryt_platu.html

Уголок маньяка-рукодельника

воскресенье, 2 ноября 2014 г.

Пайка: технологические хитрости.

Продолжаем тему пайки, поднятую в этом посте. Рассмотрим такие хитрости как очистка жала паяльника, удаление припоя (с платы и отверстий) и защита всяких электронных устройств от воздействия вредных факторов (воды, солей и прочего).

Очистка жала паяльника.

В процессе пайки на жале обгорают флюс и припой. Рано или поздно (особенно после простоя паяльника в горячем состоянии) эти окислы начинают мешать. Для того, чтобы легко удалить нагар с жала используются губки.

Очень напоминают те, которые для нанесения всяких косметических средств. Берёте такую губку, напитываете водой, несильно отжимаете и она готова к использованию. Для очистки жала просто проведите по губке и нагар отобьёт паром.

Гораздо менее гуманно использовать для очистки жала стальную вату и хозяйственные губки из нержавейки: современные жала паяльников необгораемые, то есть покрыты специальным слоем, не позволяющим растворять само жало. У обычных паяльников с голым медным жалом медь замечательно растворяется в припое и со временем становится ноздреватой, неровной и жало надо заново затачивать паяльником и залуживать. страшный сон, блин.

Применение с современными жалами таких варварских методов (металлические губки) приводит к царапинам и постепенной смерти жала. Также современные жала не любят погружения в пластик и резину. Для термической резки этих материалов можно, к примеру, завести сменные жала.

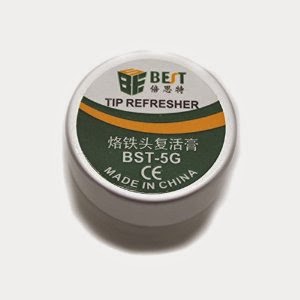

Ну и последнее, расово верное и очень радикальное средство оживления жала паяльника — специальные составы, называемые «tip refresher», «tip renew» и аналогично, то есть это освежители жала паяльника. Содержат всякую активную химию, в них достаточно погрузить жало горячего паяльника на несколько секунд, насладившись зрелищем и запахом, после чего протереть жало (например х/б ветошью) и всё, жало как новое.

Удаление припоя.

Иногда просто распаять детали не удаётся — мешает припой. Или наоборот, бывает что припоя много и он соединяет то, что соединять не должен. Вот тут-то и понадобятся следующие ништяки.

Оплётка.

Она же desoldering wire. В основе её работы лежит капиллярный эффект. Она представляют собой плетеную шину из тонкого провода, покрытую флюсом. Достаточно прижать эту оплётку к пайке, прогреть паяльником и она «высосет» почти весь припой, до которого сможет дотянуться. Напитавшийся припоем конец оплётки можно откусить и выбросить.

С ней очень легко менять те же микросхемы: откусил ножки микросхемы, отпаял их по одной, прошелся по площадкам шиной и всё, как будто и не паяли туда микросхему.

Кладём (или вонзаем в дырочки) новую микросхему и паяем ноги.

Кстати, этой же оплёткой можно лудить платы тонким слоем: мажем плату флюсом, набираем на оплётку припой и елозим ей (с паяльником, разумеется) как шваброй по плате. Капиллярный эффект не дает уложить толстый слой. Намного удобнее, чем разгонять паяльником по плате каплю припоя.

Солдат-сосун.

На самом деле он называется solder sucker, то есть отсосник припоя. Это эдакий «шприц наоборот» со штоком, кнопкой и термостойким наконечником. Им можно отсосать приличное количество припоя из отверстия, с площадки и т.п., лишь бы он мог ток воздуха организовать.

Взводим, разогреваем пайку и подносим этот самый отсосник, нажимаем на кнопку и всё — воздух всасывается носиком, а если всё сделано правильно то и припой с ним. Удобно демонтировать микросхемы в корпусе DIP из многослойных плат.

Защита пайки от внешних факторов.

Банально, чтобы попавшая на пайку влага не вредила, можно покрыть пайку (или плату целиком) специальным лаком.

Из того, чем сам пользовался, самый простой вариант — Цапонлак. Продаётся в хозяйственных магазинах. Это прозрачный лак на основе ацетона, то есть сохнет быстро. Для того, чтобы можно было контролировать толщину слоя можно добавить в него какой-нибудь краситель. Хоть пасту от авторучки. Недостаток лака — перепаивать то, что покрыто этим лаком очень вонюче. И расплавленный припой к нему липнет. Зато дёшево и разводить легко ацетоном до нужной концентрации (или если выветрится). Держу во флаконе от лака для ногтей, что даёт интегрированную кисточку для нанесения.

Полиуретановый лак в аэрозоле URETHANE от Cramoline. Растворителем там уайт-спирит, поэтому он более вонючий и сохнет дольше. Но покрытие прочное, качественное. Однако наносить надо при хорошем освещении (косом, чтобы хорошо было видно отражение от лака), так как лак прозрачный.

Лак PLASTIK 71 от Solins, покупал в Промэлектронике. Снабжен «индикатором» — светится под ультрафиолетом. По интенсивности свечения можно определить толщину слоя. Достаточно жидкий и качественный вариант. Легко наносится ушной палочкой с ватой.

Совсем экзотическое средство — флюс лак FLUX (от Kontakt Chemie) или SOLDERLAC (от Cramoline). Это и флак и флюс в одном флаконе. Аэрозольном флаконе, он очень просто наносится, но не очень охотно сохнет (я обычно сушу на батарее или на солнце). До конца не высыхает, поэтому липнет к пальцам и набирает на себя пыль. Нужен только при отладочной доводке платы, когда высока вероятность допаивания или перепаивания части схемы.

Всякую экзотику типа эпоксидных лаков рекомендовать не буду, хотя для защиты от влаги/солей и кислот самое то. Но если что случится, то ремонтопригодность почти нулевая.

Источник статьи: http://nutsboltman.blogspot.com/2014/11/blog-post_97.html

Anikeev’s blog

Сегодня мы пройдёмся по магазинам, аптекам и «бабским» салонам, чтобы прибарахлиться важными и нужными, но совершенно недорогими вещами для инженера-читера, mad scientist’а и просто рукастого мужика.

Желательно это делать с вот таким безумным взглядом:

АЛЯРМ: Некоторые аптечные заведения требуют соблюдения дресс-кода «приличный мужчина»!

Презервативы самые дешёвые, китайские (Erotica, например). 5-10 рублей за упаковку из трёх кондомов. Приобретаются в магазинах, ларьках и киосках, так как приличные аптеки таким отстоем почему-то не торгуют. Аккуратно отрезанное кольцо можно использовать в качестве пассика для многих belt-drive-штук, стяжки всякой всячины и натяжителя. В отличие от обычных банковских резинок, кольцо от презерватива более долговечно и выдерживает относительно высокие температуры. Любой колхозинг в организации проводов и кабелей банковскими резинками очень скоро превратится в труху. Латексное кольцо позволит наслаждаться колхозингом не менее года. Кроме того, при наличии любой салфетки, которой можно убрать смазку, презерватив становится отличным водостойким чехлом для любых гаджетов. Нужно натянуть и завязать — теперь твой телефон перенесёт ливень и дождь без потерь.

Прозрачный лак для ногтей. Гораздо выгоднее конфисковать флакончик у какой-нибудь тян — в таком случае лак достанется тебе совершенно бесплатно. Я, собственно, так и сделал, поэтому не могу сориентировать по цене. В данном случае нас интересуют диэлектрические свойства лака. Да-да-да, в некоторых случаях лак отлично заменяет классическую синюю изоленту. Если место пайки нужно изолировать, то подойдёт лак для ногтей. Я применял его, когда разводил внутренние USB в нетбуке Asus EEEPC. Для гидроизоляции пайки лак тоже подойдёт: я успешно покрыл им плату радиоприёмника на своей радиоуправляемой машинке, после чего она перестала сходить с ума в дождливую погоду. А на сладкое — классическая инженерная подколка на первое апреля: можно покрыть лаком контакты штепсельной вилки телевизора, компьютера или другого бытового прибора. Тот, разумеется, работать перестанет, продолжая выглядеть абсолютно исправным. Чтобы навсегда стать магистром починки и ликвидировать причину шутки до утилизации прибора и получения персональных травм, нужно приобрести ещё кое-что в отделе косметики.

Жидкость для снятия лака на основе ацетона. Существуют современные жидкости без ацетона, которые пахнут радугой и стоят неприлично дорого. Нам такое НЕ НАДО. Достаточно приобрести какое-нибудь творение отечественного химпрома в одеколонном флаконе, с лютым названием типа «ноготок classic» и ценой в 20-30 рублей. Пригодится эта смесь для очистки контактов от того же лака, жидкого паяльного флюса и всяческих загрязнений. Продаётся эта фиговина, в отличие от медицинского спирта и ацетона, практически в любом ларьке и в малой таре. Абсолютный must have для правильной ароматизации помещения мастерской.

Щипчики для бровей. Рекомендуется брать самую обычную модель с широкими концами, которые чуть скошены под углом. Незаменимы при работе с различными мелкими деталями, SMD-компонентами и прочей деятельностью. Обладают отличной цепкостью и практически не гнутся. При стоимости около 50 рублей за единицу, щипчики для бровей станут достойной альтернативой хорошему пинцету, который стоит раза в три-четыре дороже. А брать пинцет дешевле сотни можно только для держания клочка бумаги — гнётся, сволочь!

Апельсиновые палочки для маникюра. Это довольно прочные деревяшки, заточенные в форме лопаточек с обоих концов. Производятся, видимо, из апельсинового дерева, так как цитрусовыми не пахнут и вообще несъедобны. Годятся для вскрытия корпусов на защёлках, фиксации проводов при пайке и прочих работ. Ещё ими можно счищать всякие гадости. В отличие от металлических отвёрток, они не наносят травм нежному пластику. Да и шанс что-нибудь закоротить деревяшкой уверенно стремится к нулю. Материал расходный, обычно продаётся в упаковке по пять штук. Палочки бывают разной длины — тут кому как удобнее. Цена: около 40 рублей за пятёрку апельсиновых стиков длиной около 20см. Купить их можно практически в любом косметическом магазине или ларьке со всякими маникюрными штуками.

Кусачки для ногтей. Официальное название по номенклатуре: книпсеры. Я их называю ногтекусалками. Бывают самых затейливых форм, размеров, углов и ширины, бывают с пилочками, цепочками и прочим арсеналом. Я использую самые простые, без пилочек и наворотов. Занимают мало места, всегда под рукой и позволяют оперативно обезвредить тактикал нюклеар бомбуэ откусить провод, срезать излишки припоя и выгрызть из платы несколько компонентов, когда греть паяльник лениво. Приобретаются вообще в любом киоске с прессой по цене от десяти рублей и выше.

Самая дешёвая водка. Стоимость зависит от объёма тары и степени палёности водки. В среднем, стеклянный стограммовый стакан с крышечкой стоит около 50 рублей. Крышечка, правда, одноразовая. Поэтому если нет желания допивать неиспользованные остатки, а выливать в унитаз не позволяют религиозные соображения, то лучше взять небольшую бутылочку с нормальной крышкой. Водка хорошо дезинфицирует человеческие повреждения от неосторожного обращения с инструментом, неплохо очищает всякие загрязнения, ей можно протирать контакты и, за неимением лучшего, чистить «глаз» DVD-привода. В сочетании с пульверизатором (брызгалкой для цветов) становится мощным и безопасным средством нейтрализации всяких летающих насекомых, которые нарушают инженерное спокойствие в летний период.

Объёмная получилась статейка. В аптеку сходим в следующий раз.
